油壓重型材料架常用選配裝置

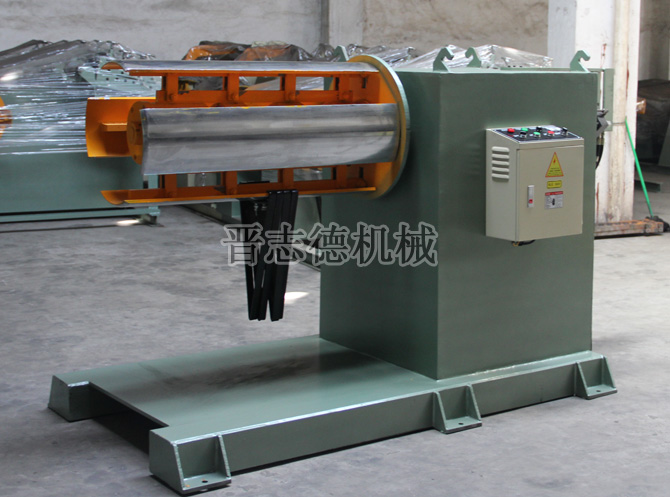

 油壓重型材料架是采用油壓擴張方式代替傳統手搖擴張方式而誕生的機型，其相比標準型重型材料架而言，漲縮更快捷、省力（由油壓站完成），開卷更穩定（由變頻器控制開卷速度），主要用于大型、重型卷料的放料開卷，同時在實際使用時，根據客戶實際加工生產的特別和需求，晉志德油壓重型材料架還有一系列的選配裝置可供選擇。
　　　
　　晉志德油壓重型材料架常用選配裝置有氣動壓料臂、氣壓式碟剎裝置、擋料裝置、托料裝置、料弧光電控制裝置這六種：

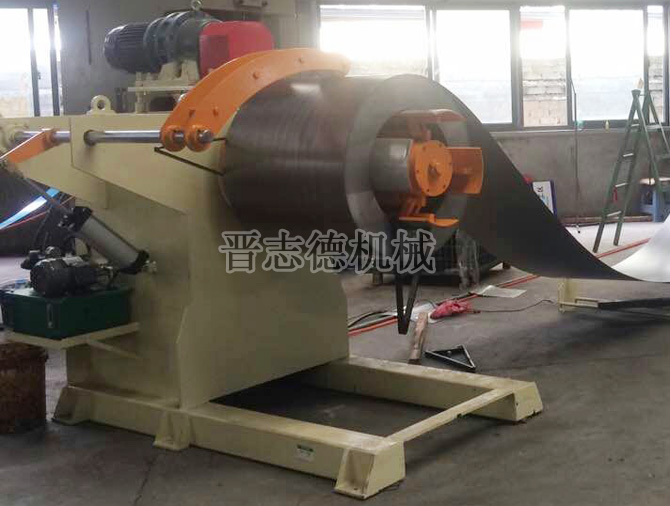

　　1、氣動壓料臂是防止料卷散料及輔助材料架自動開卷的裝置。氣動壓料臂鉸接于油壓重型材料架機架上，并由氣壓缸驅動繞鉸接點轉動，壓料臂的中部設置有齒輪減速馬達，壓料臂的前端安裝有壓料輪，齒輪減速馬達驅動連接壓料輪。氣動壓料臂通過氣缸帶動旋轉，使得壓料輪壓在卷裝于重型材料架漲縮卷料筒上的板料外表面，然后齒輪減速馬達驅動壓料輪轉動，在進料時輔助進行板料牽引，以完成自動進料。
　　　

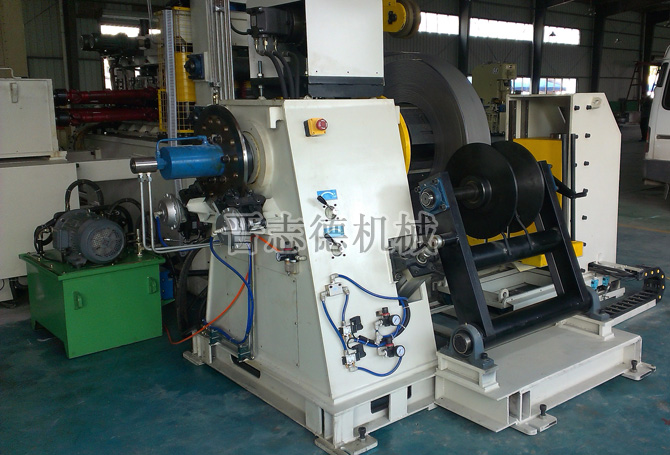

　　2、氣壓式碟式剎車裝置與晉志德油壓重型材料架漲縮卷料筒匹配設置，氣壓碟式剎車裝置能有效防止板料因制動時旋轉慣性而散開。
　　　
　　3、擋料裝置是代替A型鐵使用用于對料卷限位、固定的選配裝置。油壓重型材料架擋料裝置包括固定安裝于重型材料架機架的避讓氣缸和兩個鉸接于重型材料架機架的擋料輥，避讓氣缸連接兩個擋料輥；兩個擋料輥之間連接有螺桿，兩個擋料輥之間的放料寬度由螺桿進行調節。工作時，放料寬度由兩個擋料輥用螺桿進行調節，放料時由避讓氣缸提升擋料輥以避讓板料，方便進行板料的裝卸。
　　　

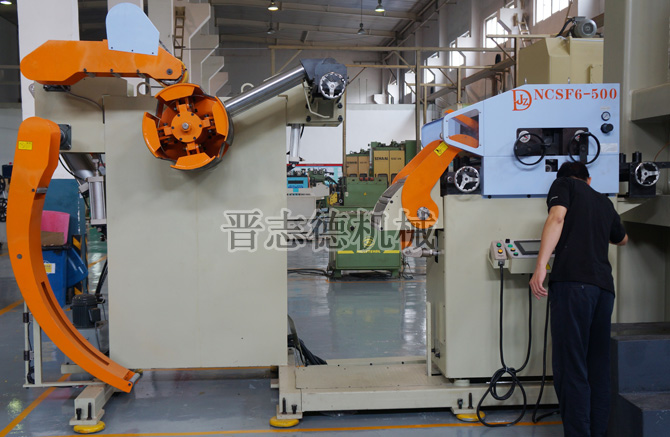

　　4、托料裝置是方便材料架裝卸材料及便于后續機臺入料而設計的選配裝置。晉志德油壓重型材料架托料裝置的托料臂鉸接于重型材料架機架并由油缸驅動繞鉸接點轉動，油壓式托料臂的托料面為弧面，弧面上安裝有導輪。裝料時，油壓式壓料臂通過油缸帶動旋轉至適當的位置，其弧面和導輪結構，能讓料卷更容易裝入重型材料架漲縮卷料筒，油壓式托料臂起到托料和導料的作用，非常方便裝料。
　　5、料弧光電控制裝置主要代替傳統感應架使用，不僅避免了直接接觸式感應對材料表面的灼傷，而且可與變頻器配合實現油壓重型材料架的全自動化的控速。重型材料架料弧光電控制裝置由一組（或2組）對射式光電組成，采用對射光電進行料弧控制，當板料的外部弧面進入光電范圍時，材料架停止，若使用二組對射光電，則不僅可控制開停，而且可實現全自動化的控速。
