三合一送料機料架部分全解讀

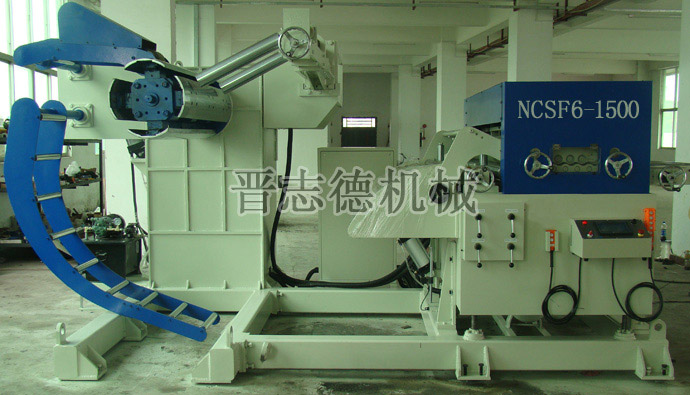

 三合一送料機屬兩段式結構，其中一段為料架部分，另一段為整平送料機頭部分，中間通過鋼板連接，晉志德機械在此將專門對三合一送料機料架部分進行一下專業全面的解讀。
　　三合一送料機的料架部分的功能是將料卷固定在料架主軸擴縮部位上，在使用時，材料架主軸間歇性的轉動實現開卷，三合一送料機的料架部分外觀與油壓重型材料架相似，但其不是將油壓重型材料架進行了一下簡單的改造，而是從結構、選材、加工工藝上進行了重新的設計制造而成。
　　

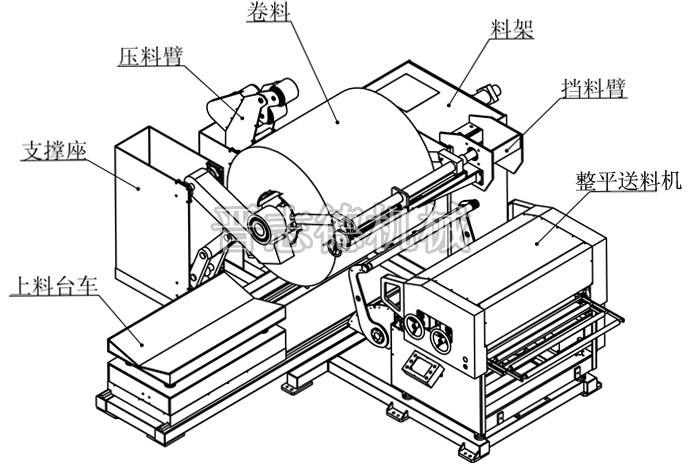

　　三合一送料機的料架部分由機架、主軸、壓料臂裝置、氣動擋料臂裝置及托料臂裝置組成：
　　1、機架部分采用一體式成型，精度高，間隙小，整體剛性強，其底部設置有兩組對射式光電，能根據整平送料機頭的運轉速度自動化調節卷料放料的速度。
　　2、材料架主軸采用加強型結構，油壓式漲縮，雙排大節距鏈條傳動，具備有的氣動蝶式剎車，通過氣動剎車鉗夾住剎車盤產生摩擦制動力，能使主軸迅速停止旋轉，實現精確的放料控制。
　　
　　3、壓料臂裝置采用油壓壓料式，壓緊力更大，同時具備壓輪速度補償功能，在材料架自動運行放料，使卷料外徑變化時，能自動調節壓料輪的壓緊力及轉動速度，確保使材料始終處于壓緊狀態。
　　4、氣動擋料臂裝置是三合一送料機有的代替A型鐵擋料的卷料定位裝置。氣動擋料臂的配備使三合一送料機上料操作更為簡便，定位更加精準，不會出現劃傷卷料邊緣的問題，且有效的解決了卷料在放料過程中的側滑問題。
　　5、三合一送料機料架部分的托料裝置用于在上料時托起材料，不僅避免了料卷剪開時尾料的傷人現象，而且其自動折料功能使整平送料機頭入料完全實現了自動化。
