三合一送料機回轉凸輪限位開關的調整

 1、回轉凸輪開關調整基本方法：

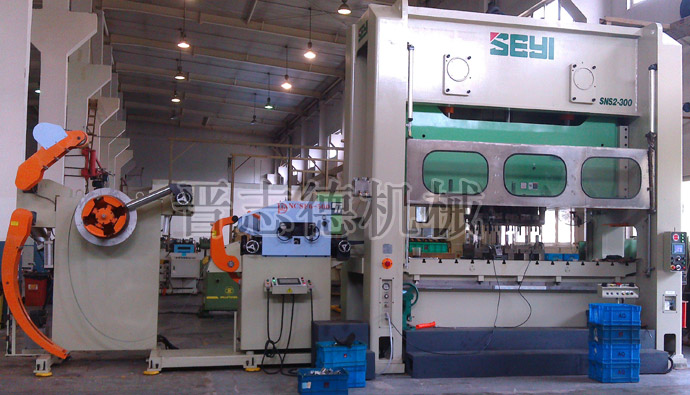

　　為了使三合一送料機與精密沖床連動，需要調整精密沖床的凸輪開關，用精密沖床的凸輪開關控制送料機的送料啟動及自動放松等功能。
　　調整凸輪開關時使用沖床的[寸動運轉]方式，在寸動運轉精密沖床的時候進行設定。
　　精密沖床的凸輪開關調整不當，或凸輪開關損壞時會造成凸輪開關的接點跳躍或信號時斷時續，出現這種情況將造成送料機工作不正常，應進行調整或更換。
　　使用電子凸輪的精密沖床，請將接點閉合設定成ON，接點打開設定成OFF，因電氣回路的不同，有時ON/OFF的設定是相反的。
　　
　　2、送料開始指令的調整：
　　三合一送料機送料開始信號用凸輪開關設定在精密沖床離開下死點，且上下模具張開允許送料的位置ON，在精密沖床離開上死點，模具即將閉合的位置OFF。
　　3、送料終止指令的調整：
　　如果在精密沖床的模具閉合時，三合一送料機仍繼續送料的話可能造成模具損傷、制品報廢、材料卡模等故障，為了預防這種情況的發生設有送料終止指令信號，如果收到該信號的情況下送料未能結束，將停止精密沖床的運轉。
　　三合一送料機送料終止信號用凸輪開關設定在可能輸送的范圍之外。
　　4、整平送料滾輪松開指令的調整：
　　在金屬模具帶有定位銷的情況下，在定位銷進入模具導向孔的瞬間，打開三合一送料機的滾輪，使材料處于自由狀態，可以對材料的位置與方向進行修正。
　　凸輪開關設定的位置應在以下范圍內：從定位銷進入導向孔處到精密沖床到達下死點處的范圍內。
　　送料機滾輪的實際開閉時間會比松開指令時間延遲，精密沖床的轉速較快時，需要稍許提前設定指令位置。
　　特別注意：精密沖床在接收到急停信號到沖床完全停止運動，因沖壓壓力、模具重量、制動效果等情況不同，模具滑動的角度不同，如果是級進模時，在材料還沒有完全送完的情況下如果進行壓力加工，金屬模具有可能發生破損。因此要估算出制動角度，將凸輪開關設定在安全范圍內能使沖床停止。
