空氣送料機結構及工作原理

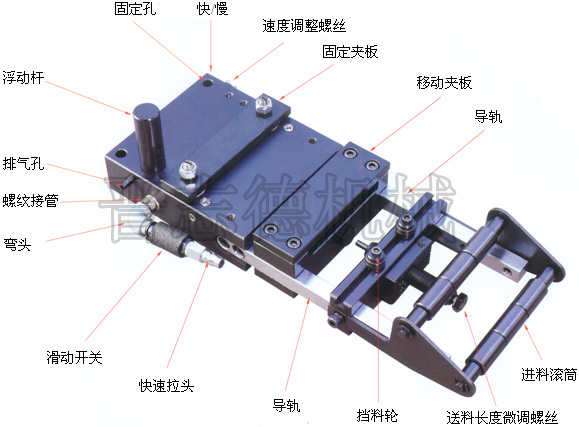

 如下圖所示，空氣送料機主體機身上固定有兩導軌，兩導軌相互平行設置，兩導軌的一側端部之間經垂直于兩導軌的固定板相連接，固定板兩側設有進口擋料輪，兩導軌的另一側端部之間經固定夾板相連接，固定夾板和固定板上設有兩托料板，托料板用于托住材料，避免材料變形；空氣送料機兩導軌上安裝有可沿導軌滑動的移動夾板，固定板上固定有軸向平行于導軌的送料氣缸，送料氣缸的活塞桿端部與移動夾板相連接，固定板上還設有與氣缸軸向平行的送料長度微調螺絲，送料長度微調螺絲設置在氣缸兩側以求平衡，固定夾板和移動夾板均包括由螺栓相連接的上夾板和下夾板，上夾板內設有若干氣動活塞，空氣送料機氣動活塞的下方設有夾板，夾板與下夾板之間留有間隙，下夾板兩端設有復位彈簧，復位彈簧支撐在夾板和下夾板之間，空氣送料機移動夾板的下夾板經直線軸承套裝在導軌上；為避免夾板夾傷材料同時防止夾緊點打滑，夾板上間隔有三個尼龍塊；為防止移動夾板碰撞固定夾板，在固定夾板和移動夾板之間設置有限位塊。
　　　　　
　　空氣送料機工作時，通過安裝板將其安裝在沖壓自動化生產線軸中沖床的進料口端，材料沿進口擋料輪送入，通過控制系統使固定夾板夾緊材料，夾板工作時，向活塞上部空間充入空氣推動活塞下行，活塞推動夾板克服復位彈簧力作用夾持住材料；活塞上部通大氣時，在復位彈簧力作用下，活塞和夾板復位，松開材料；送料氣缸工作，拉動移動夾板向送料長度微調螺絲運動，直至使移動夾板貼靠在送料長度微調螺絲上，此時，送料機移動夾板夾緊材料，固定夾板松開，然后，送料氣缸反向進氣，推動移動夾板向固定夾板方向運動，直至移動夾板運動到限位位置，送料機移動夾板運動時，拖動材料位移一定距離，然后固定夾板夾緊，移動夾板松開，重復上述工作過程，空氣送料機移動夾板和固定夾板交替工作，即可將材料以步進方式送進沖床，通過調整送料長度微調螺絲實現氣缸行程調節，使沖壓材料的寬度符合生產要求，材料不斷送進沖床中，經沖床沖壓完成整個自動化生產。
　　空氣送料機由于每步送進距離準確，可實現自動化控制，能縮短初始送料的時間，提高生產效率，同時，避免了沖壓過程中材料偏移，并有效防止材料振動。
