LED端子整平機結構特點

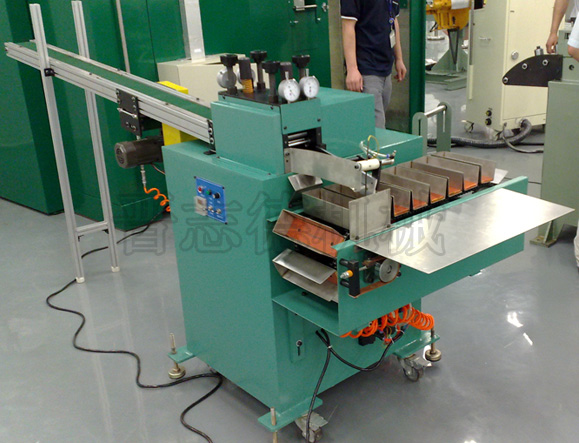

 連續模所制得略彎端子、半導體、LED、電晶體等電子元件類的支架，其需經整平機的整平滾筒予以輾壓整平，以利后續制程作業。LED端子整平機就是晉志德機械專為整平此類電子元件類的支架而設計的整平機，它由輸送帶、整平裝置、收料裝置三部分組成，由連續模所沖制的電子元件類支架經由輸送帶輸送進入整平機的上下滾壓輪間，經整平后的電子元件類支架再由收料裝置予以計數收料、堆疊，堆疊一定數目后可自動移送以供取出，整平收料速度能達30片/min，大了滿足了端子廠整平收料的需求。
　　與普通整平機使用全封閉的整平滾筒不同，LED端子整平機為確保電子元件類支架凸出部位在整平過程中不變形，其整平滾輪于與電子元件立體凸出相對部位上具有一個以上且不定位置凹設的凹入部（即我們常說的避讓槽），供整平時電子元件支架的立體部位容置于凹入部，可達防壓損的作用。整平滾筒的凹入部根據客戶實際端子產品而設置，中央、偏左、偏右或兩側均可設置。同時位于整平滾輪入料口處的導料輸送裝置內部可調輪座及固定輪座以對合為一空置空間，架設有光耦合器，以供其對的電子元件做檢測工作，使電子元件可精確地被送入整平滾筒的凹入部處，避免電子元件有碰撞或壓損達到提高產品品質的功效。
　　
　　在LED端子整平機整平裝置出口后方裝有自動收料裝置，當電子元件類支架于整平機內完成輾壓整平及自整平機出口被送出時，是可經由導引板的引導而落入導引板前下方位置的存置槽體內，此時即會同時作計數收料與斜向堆疊，進而藉由存置槽體底部具有斜凸起部，而可使成疊的電子元件類支架，愈在下方位置者，會愈被推擠而向外移動，以增加疊置容量及具有保護電子元件類支架凸起立體部的作用。
　　當存置槽體于收載滿料時，則如前所述，輪帶會在移動一定距離停止，以使后方存置槽體位于導引板前下方位置，供繼續作計數收料與斜向堆疊，而前方滿料的存置槽體，則可移位離開電子元件類支架的掉落收料區域，供可成疊等數取出。由于滿料的存置槽體自掉落收料區域移動至轉彎區，乃需經多次移位行程，因此有充裕的時間可供將成疊等數的電子元件類支架予以取出。由于滿料的存置槽體自掉落收料區域移動至轉彎區，乃需經多次移位行程，因此有充裕的時間可供將成疊等數的電子元件類支架予以取出。同時為了防止其它因素導致滿料的存置槽體于鄰近轉彎區時，其內部的電子元件類支架仍未被取出，乃在此鄰近轉彎區位置，設有感知元件，以令LED端子整平機暫停運作。
