NC送料機的安裝

 1、根據送料方向要求，確定NC送料機安裝位置（大多數為沖床左側）

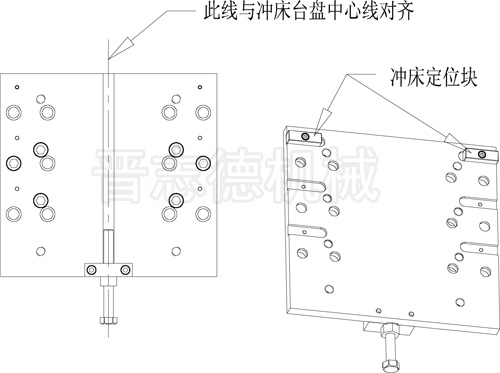

　　2、將NC送料機固定板的沖床定位塊掛在沖床的工作臺上，注意固定板的中心線與沖床的臺盤中心線需對齊，然后在沖床臺盤上攻4個M14的螺紋，用內六角M14螺絲固定板鎖緊沖床臺面上。（如下圖）
　　

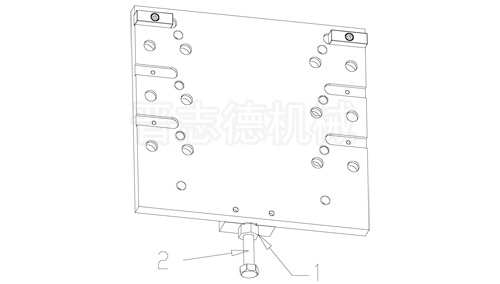

　　3、擰松序號為1的螺母，把NC送料機吊起對正固定板，確定高度后，序號為2的螺桿擰至合適位置，后用六角M14螺絲和M14彈簧墊送料機固定在沖床臺盤側邊。（如下圖）
　　
　　4、安裝過程中，若NC送料機送料高度水平位置與沖模沖壓高度不一致，NC送料機滑板會有100mm左右的調整量可供調整。這時可將滑板上的兩個M14螺栓松開，調整固定于安裝板上的螺栓，此時即可調整送料機的送料高度，調整至合適位置，將螺絲鎖緊即可。
　　5、沖床安裝模具時，務必確認模具側面與NC送料機滾輪方向垂直。若沖床沖壓薄料時托料板至下模之間若有一段距離，必須將導料裝置裝好，以不使材料彎曲為原則，且模具固定要與滾輪垂直，否則材料會偏斜，產生送料阻力，造成送距長短不一。
　　6、根據客戶需求，于沖床合適部位安裝電控箱及接近開關，并檢測其運行是否正常。
　　7、如NC送料機上有防銹油，請務必清除，并在注油部位加上潤滑油。
　　8、本機使用電源線路請參考電氣回路圖裝配。
　　9、特別注意：NC送料機必須做接地處理, 以避免發生觸電事件及電路防止干擾。
