偏擺送料機的結構及原理

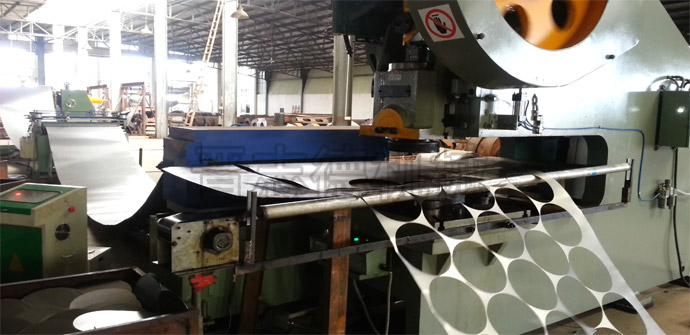

 在對馬達定轉子等圓片材料沖壓加工生產過程中，送料機配合沖床，將待加工的板材送入沖床模具中完成加工生產。而目前標準的送料機都只能實現前后單方向的送料動作，這樣沖壓生產線生產出來的板材料帶上的孔為直線狀，有很多的邊角料的產生，造成材料大的浪費。而要想在加工圓片成品時，真正達到材料的充分利用，佳的生產工藝是增加板材上的孔數，做到?jīng)_壓時圓圓互切的目的，這就需要送料機在送料過程中能同時實現左右方向的位移。
　　

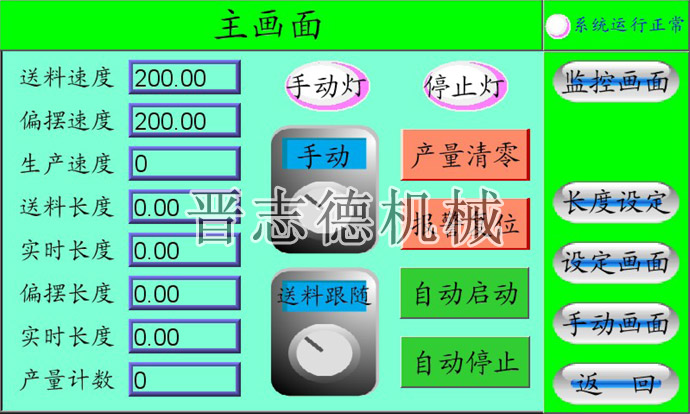

　　偏擺送料機則是晉志德專門研發生產出的為實現圓片沖壓時材料利用率大化的新型送料設備，有偏擺空氣送料機與偏擺NC送料機兩種，其中偏擺空氣送料機因精度不穩、操作、保養技術要求較高、故障相對較多，因此使用率比較低，而偏擺NC送料機采用使用伺服馬達控制送料和左右移位，操作人員只需在晉志德偏擺NC送料機觸摸屏上輸入材料的寬度及落料的直徑，電箱內的PLC會自動計算佳移動和送料的距離，自動化實現圓圓互切，是圓片沖壓生產實用、高效的送料設備。
　　
　　偏擺NC送料機擁有二套伺服系統，一套用于送料、一套用于控制機頭的左右偏擺，同時在原有標準NC送料機機頭下方增設一個機架，機架內設有由伺服馬達驅動的滾珠絲桿，滾珠絲桿與導軌滑塊連接，伺服馬達的正反轉驅動滾珠絲桿發生正反轉，從而使得導軌滑塊左右移動，設于導軌滑塊上端的上機架也左右移動，送料機送出去的材料相對沖床除前后的位移外，還有左右方向上的位移，真正實現了雙軸交替式送料，達到節能省料之目的。
