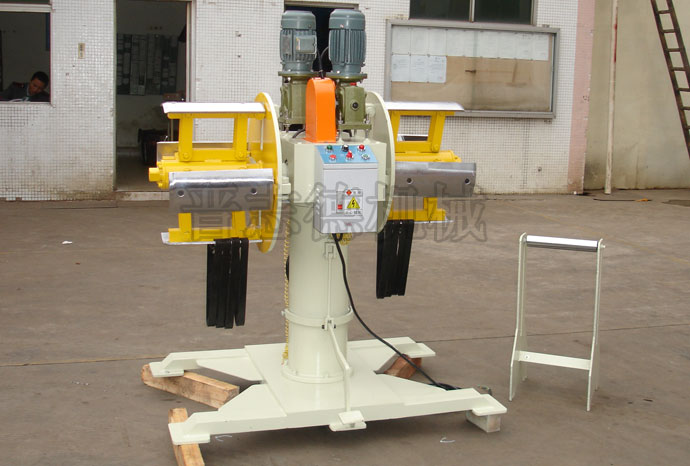

油壓雙頭材料架結構改進

 金屬帶材的開卷設備，目前生產線中應用的多為懸臂式單卷筒重型材料架，有的生產線中為了增加年產量，提高生產效率，配備兩臺料架，一條用在主生產線中，另一條用在輔助生產線中，而輔助生產線需要和主生產線的中心設在一個垂直平面內，這樣就需要把輔助生產線放在主生產線的上面或下面，因此就會增加基礎建設，還會增加一些伸縮鏟板，夾板輥，導向平臺輔助設備，就會增加設備投資。而雙頭材料架正是為了提高沖壓生產線效率而專業研制的一種新型料架，其采用雙軸結構，擁有兩個操作工位，一個操作工位開卷送料，同時第二個操作工位則不轉動，用于操作者在另一個料卷開卷的同時上料，兩個工位可在需要時原地旋轉180°進行快速互換，大節省換料時間，而且節省了設備投資，減少了生產線的占地面積。
　　但目前市場的現有雙頭材料架還存在不少問題，現有的雙頭材料架主要由底座、豎直回轉軸、回轉箱及兩個收卷機構構成，其中收卷機構是由油缸通過推桿軸向驅動連桿式卷料輥改變其外徑，從而使卷料輥張緊材料內圈以支撐材料。現有的油壓雙頭材料架主要存在以下問題：其一，現有收卷機構的油缸是安裝于收卷主軸的端部以外，這樣當其中一卷料機構的收卷主軸卷料時，收卷的材料容易與另一收卷機構的油缸發生干涉；其二，現有收卷機構收卷時由于油缸與收卷主軸的收卷端距離還較遠，收卷端收卷后受材料重力影響而造成油缸軸線與收卷主軸的軸線不一致，易使油缸使用壽命縮短；其三，現有的收卷機構中油缸、推桿與收卷主軸一起旋轉的，需要在油缸進油口采用油壓式旋轉接頭，或者采用旋轉油缸的方案，上述方案都是在保持壓力的情形下旋轉，因此密封件易損壞而導致油缸漏油；其四，現有的料架中回轉軸與回轉箱的配合位置僅稍高于回轉箱下表面，配合行程過短，當兩收卷機構卷料不一致時，整個回轉箱易向重的一側傾斜，從而易產生送料誤差甚至損壞材料。
　　針對市場上油壓雙頭材料架故障問題較多的現象，晉志德機械對油壓雙頭材料架進行了大幅的優化改進。采用內置式油缸可避免收卷時材料與油缸發生干涉；通過在油缸與空心主軸之間、推桿與連接座之間設置軸承解決油缸、推桿與主軸同時旋轉的問題，并且通過軸承的支撐作用使運行中油缸軸線與空心主軸軸線始終保持一致；通過加長回轉軸與回轉箱的配合行程，避免回轉箱因兩側卷料機構的收卷重量不一致而發生傾斜，從而避免產生送料誤差。
　　
　　晉志德改進后的油壓雙頭材料架通過油缸推動推桿軸向運動，使連接座拉動連桿式卷料輥的內輥，進而帶動其外輥沿徑向運動，改變其外徑，從而將材料張緊。當空心主軸旋轉時，連桿式卷料輥、連接座同時旋轉，而推桿、油缸則因推力球軸承、軸承的作用而不旋轉，能避免油缸發生漏油現象，有利于延長其使用壽命；而且由于兩軸承的支撐作用，使油缸軸線與空心主軸的軸線始終保持一致，能進一步延長油缸乃至整個雙頭材料架的使用壽命。
